カーナビ取付資料ハンドルシャフト裏編
[車速パルス]
情報/写真提供:おっちゃんさん
|
ECU基盤?がハンドルシャフトの裏側にあり、基盤BOXには「HITACHI]マークがあります |
|
下から覗けばすぐみつかります |
|
その基盤の向かって右側の灰色コネクター(白コネクターと灰色コネクターがあります)
の中の茶色の線(厳密にいうと茶色に白ライン銀色の点々)がそうです
(写真はすでに分岐済みです)
|
|
拡大写真 |
車両は、GX-4WD-AT ZD30DDTiです。自己責任でお願いします。
GX-2WD-AT ZD30DDTiでも、同型番であることを確認しています。 |
カーナビ取付資料メーター裏編
[バック信号・車速パルス]
情報提供:つばささん
|
メーター裏のコネクタより車速パルス・バック信号を取ることが出来ます。
バック信号は、白色コネクタの白色のケーブルに緑ライン。車速パルスは、灰色コネクタの茶色のケーブルに白色ラインです。 |
車両は、ディーゼルAT・4連メーターです。自己責任でお願いします。 |
カーナビ取付資料

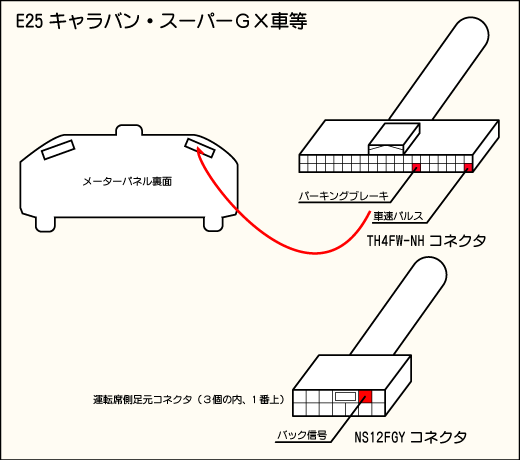

[バック信号・車速パルス・パーキングセンサー]
情報提供:niwatoriさん
|
メーカーナビ取り付け資料より。
いずれも、コネクタ側(オス)より信号を取り出してください。 |
車両は、スーパーGXです。自己責任でお願いします。 |
