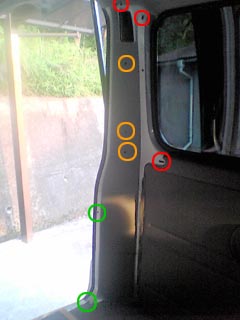

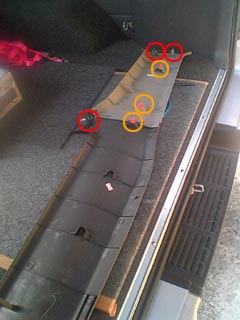

クリップの位置・種類を確認します。
赤色の円 |
金属製クリップ。手前に引く |
橙色の円 |
ナイロン製クリップ(橙)。内張剥がしを使い引き抜きます。 |
緑色の円 |
ナイロン製クリップ(グレー)。内張剥がしを使い引き抜きます。 |

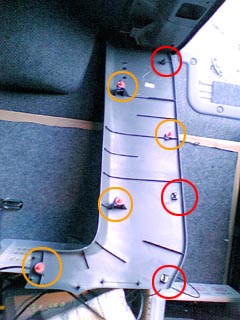

写真は、内張を剥がした後の物です。 |
|
1)リアハッチドアの内側にあるグレー(緑円)のクリップを2カ所外します。
|
|
2)天井側から上2カ所の金属クリップを外します。 |
|
3)橙色のクリップを3カ所内張剥がしで引き抜きます。
内張は上下で分かれているように見えますが、爪で繋がっています。無理に外さないでください。 |
|

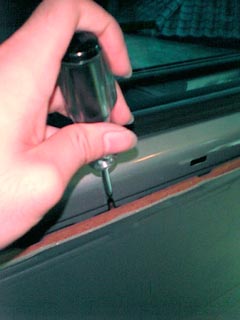

4)金属クリップを引き抜きます。
これで、縦側の内張が外れるはずです。 |
|
5)横側の内張を、先ほど外した内張側から手前に引き外します。 |
|

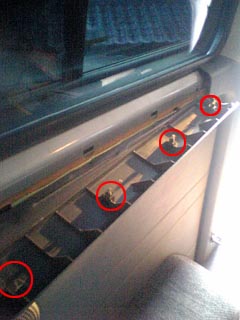

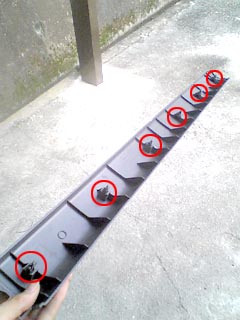

金属クリップで6カ所止まっています。 |
|

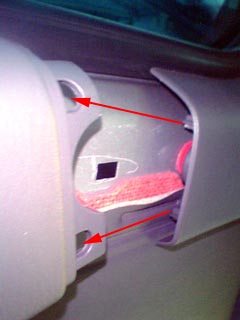

6)一番端は、爪で隣の内張と繋がっています。
内張を手前に起こしながら爪から外します。 |
|

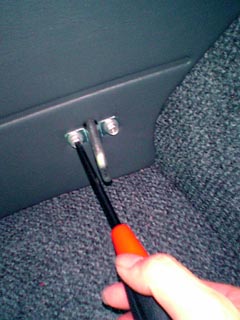

7)スライドドア側の荷物固定用フックとセフティーバー固定用の部品を外します。 |
|

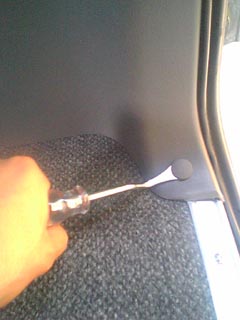

8)内張剥がしを使い2・3同様に取り外します。
内張は上下で分かれているように見えますが、爪で繋がっています。無理に外さないでください。 |
|

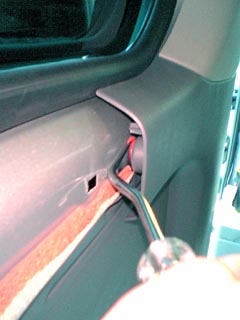

9)途中ナイロンクリップを内張剥がしで引き抜きます。 |
|
10)同様に全てのクリップを外します。 |
|

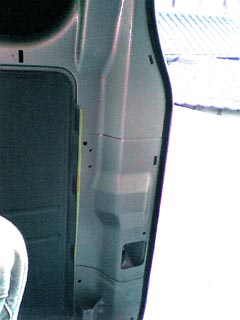

取り外し後 |
|
11)パネルの荷物固定用フックを取り外します。 |
|
12)次にパネルを内張剥がしを使い剥がします。
|
|
15カ所のナイロン製クリップ(矢印)で固定されています。パネル上部より順に取り外します。パネルはヒビが入りやすいので注意して外してください。
拡大写真 |
|
|
|
|
